Certaines règlementations imposent l’installation du réservoir d’essence dans caisson métallique étanche avec une trappe de visite permettant de contrôler facilement les références et la date de validité lors des vérifications techniques.
ATL met à disposition sur son site internet un guide de conception pour concevoir des caissons adaptés à leurs réservoirs RACELL™ 10L et 20L. https://www.atlltd.com/contentfiles/downloads/250.pdf
Pour les autres réservoirs de la gamme ATL, une gamme de caisson adaptée à chaque modèle est disponible à la vente sur notre site internet.
Installation du réservoir à carburant – Principes généraux.
Le réservoir doit être fixé au châssis du véhicule de manière à s’assurer que le réservoir reste fixé à la structure du véhicule dans le cas d’un accident.
Le réservoir doit être installé le plus loin possible des fortes sources de chaleur. L’utilisation du réservoir reste sûre tant que la température de surface du réservoir est inférieure à 65 °C.
Lors de l’installation du réservoir il est important de prévoir l’expansion du volume du réservoir lors de son utilisation. Généralement, le volume du réservoir augmentera de 3 à 5% après 30 jours d’exposition au carburant. Une fois ce volume atteint il se stabilisera pendant toute sa durée de vie.
Le réservoir doit être électriquement mis à la masse. La recommandation est de brancher le fil de masse sur la goulotte en acier et non sur une pièce en aluminium, non conductrice.
ATL préconise une installation des réservoirs à carburant de manière que les raccords de carburant soient orientés face à l’arrière du véhicule, dans le but de maximiser la performance.
Construction du caisson étanche en aluminium de 1,5mm d’épaisseur.
La méthode de construction recommandée pour le caisson est soit :
- Entièrement soudé ;
- Riveté et scellé à l’aide d’un produit d’étanchéité résistant aux combustibles ;
- Collé structurellement avec un adhésif structurel résistant aux combustibles et aux flammes, tel que LOCTITE® EA 9394 AERO ou équivalent.

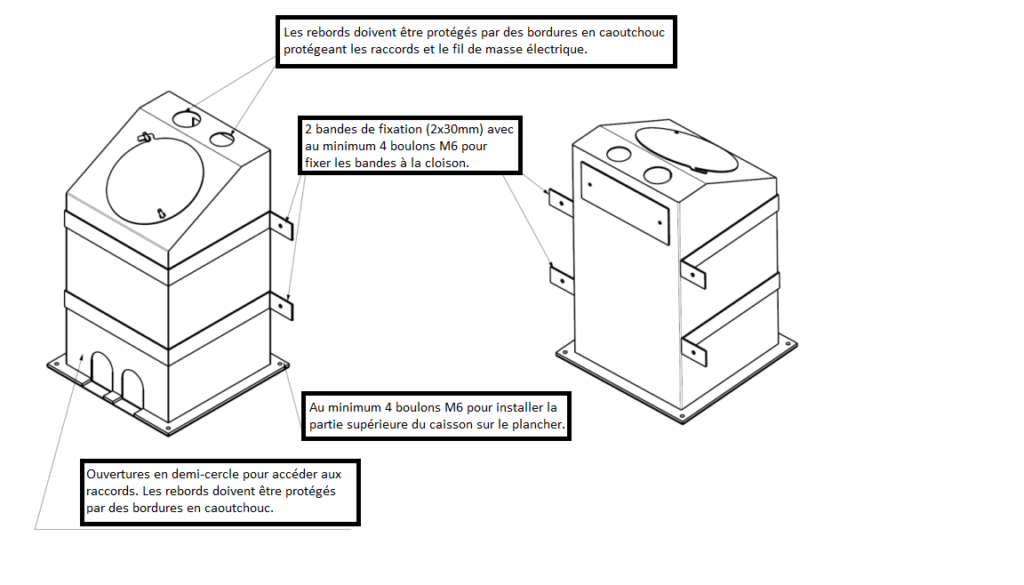

Les principales caractéristiques :
- Accès aux raccords et aux évents ;
- Couvercle amovible pour le remplissage ;
- Plancher amovible ;
- Fenêtre de lecture des références du réservoir.

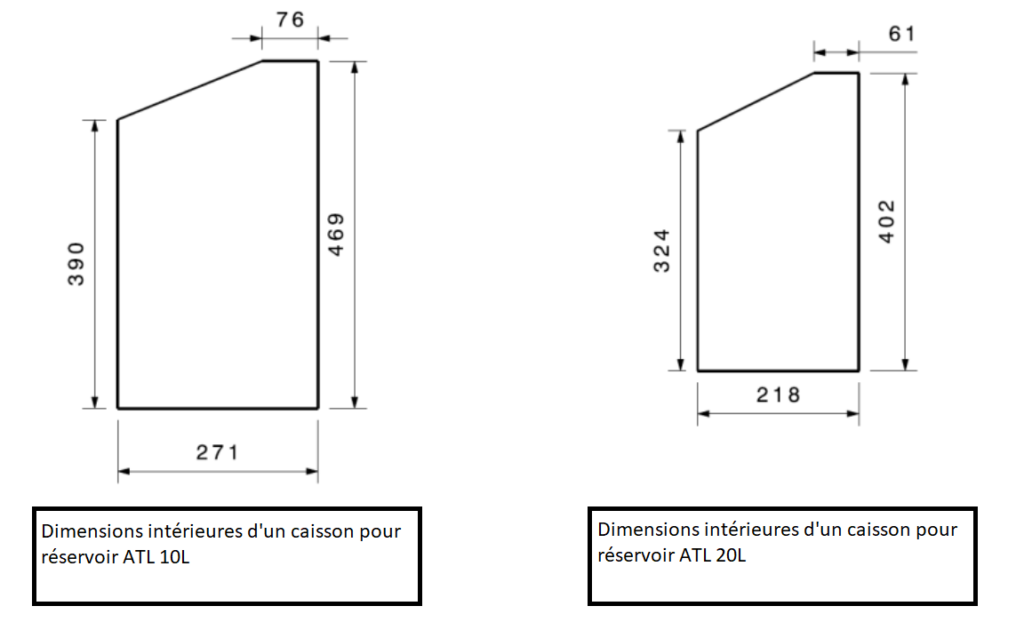

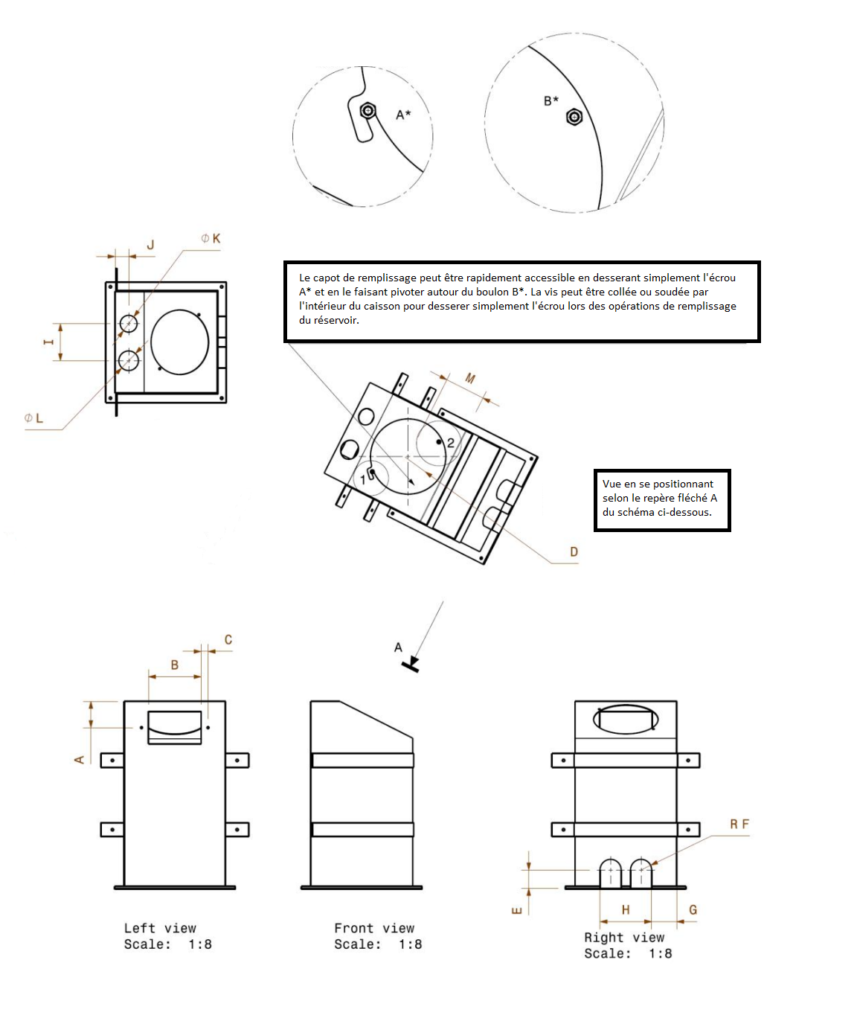

Détail des dimensions
Ce guide de montage n’est qu’un exemple possible de caisse basé sur les recommandations du fabriquant ATL.
Il convient d’adapter, au besoin, le format, les dimensions et les matériaux à votre véhicule, votre circuit de carburant et à la règlementation en vigueur dans votre championnat.
